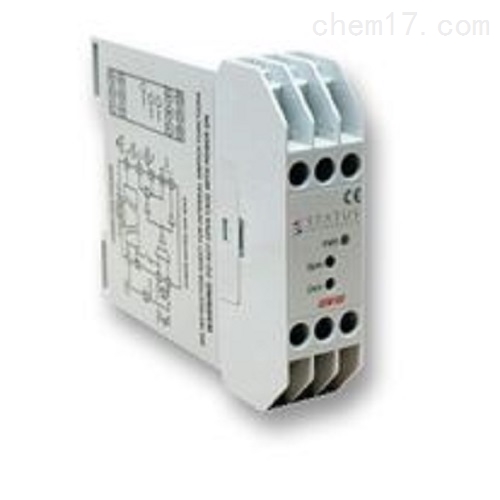

SEM1100-S1温度变送器STATUS品牌

SEM1100-S1温度变送器STATUS品牌

该型号已停产，替代型号是SEM1700

SEM1700

特点：

高精度0.05 %

电流驱动1KΩ

3端口电流隔离

导轨或表面安装

可选择的输入和输出

 用户可配置

有源隔离转换器，可接收常见的高电平过程信号（电流和电压），将它们电气和物理隔离，并将其转换为任何其他过程信号。 也可能有电压和单个输入同时输出电流。
该隔离器有AC和DC供电版本，均可在输入和输出环路处产生环路激励。
调零和跨度调节电位器与电源打开LED一起方便地位于前面板上。
可以通过内部开关和使用适当的方式轻松更改配置（如果，则为出厂设置）设备。

技术参数：

输入
电流（4至20）mA，（0至20）mA有源或无源
（40 mA）
电压（0至100）mV，（0至1）mV，（0至5）mV，
（0至10）V或（20至100）mV，（0.2至1）V，
（1至5）V，（2至10）V（20 V）
选择内部开关
阻抗电压> 1MΩ
电流<50Ω
保护反向连接/过电压
回路电源25 V @ 25 mA标称值（可用于输入变送器27 V）
输出值
电流*¹（4至20）mA，（0至20）mA有源或无源
电压*²（0至1）V，（0至5）V，（0至10）V *²，（0.2至1）V，（1至5）V，（2至10）V
选择内部开关
负载电流（0至1）KΩ
电压大电流5 mA
线性0.05％FRO
稳定性0.02％/ºC
调整* 4零跨度电位器加内部开关

SEM1100-S1温度变送器STATUS品牌

继电器输出
类型C型双继电器触点
接触额定值（240 V交流rms @ 1A; 30 V直流@ 1 A）阻性负载
继电器类型单个继电器1和2高或低电平，全范围设定点，以及可调节的滞后
范围设定值在单位上编程，覆盖整个输入范围。
磁滞以单位设置。隔离到任何其他端口3750 V
延迟每个继电器的可编程开/关延迟（0至250）秒。
供应范围（20至240）V DC，（20至240）V AC 50/60 Hz 功率3 W
保护内部保险丝，过压电流隔离供应至任何电源

类型500Ω电阻两端产生的电压
负载10KΩ用户可配置的负载校正。
响应时间<500毫秒，达到终值的95％； 启动时间<3 s
校准精度±5 mV
电隔离500 V（48 Vdc工作I / P到O / P），3750 V供电和继电器
用户修整按钮用户可以在零和跨度上进行调整
电压输出阻尼可编程的上升和下降（0至250）秒，摆幅（0至10）。
稳定性±1mV /°C
